RESUMEN
Reducir significativamente las horas de trabajo de cosecha para ampliar el cultivo de cebolla larga
La cosecha de cebollas largas es un trabajo duro que implica romper los surcos al cavar y quitar la tierra de las raíces.

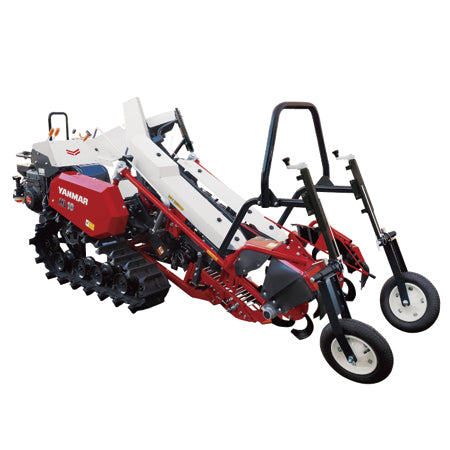

HL10 es una solución que ahorra mano de obra. Reduce considerablemente el tiempo necesario al realizar en un solo proceso la roturación de surcos, la excavación, la eliminación de tierra y el atado. Permite la excavación adyacente, lo que contribuye a un cultivo a mayor escala.
Recibió el Premio al Desarrollo de la Sociedad Japonesa de Ingenieros de Maquinaria Agrícola.
Las mejoras introducidas en la cosechadora de cebollas largas fueron muy elogiadas por su mayor eficiencia y facilidad de uso, así como por su capacidad para reducir la mano de obra.
*Los detalles del modelo de imagen pueden diferir del producto actual debido a mejoras, etc.
FACILIDAD DE FUNCIONAMIENTO
¡Cosecha de cebollas largas simplificada para reducir la mano de obra!
La rotura de surcos, la excavación, la eliminación de tierra y el agrupamiento se combinan en un solo proceso, y las cebollas largas se transportan con cuidado y delicadeza sobre una cinta transportadora. La mano de obra se reduce considerablemente.
Comparación del tiempo empleado desde la excavación hasta el empaquetado/atado
| Producto | Tiempo de trabajoE½i100mE½j |
|---|---|
| HL10 | 60E½`90min |
| Caña del timón | 230 minutos |
| Tractor | 200 minutos |
*Basado en pruebas internas
Excavación adyacente hecha posible
Ajuste de nivel del cuerpo (OVNI manual)
En las máquinas convencionales HL1, se necesita excavación adyacente [elemento opcional] para la hoja de excavación.
La oruga izquierda de la HL10 se puede ajustar 80 mm hacia arriba o hacia abajo. Esto permite cosechar en surcos de diferentes profundidades, y no se necesita ningún accesorio opcional para excavar en zonas adyacentes.
Coseche y transporte con cuidado.

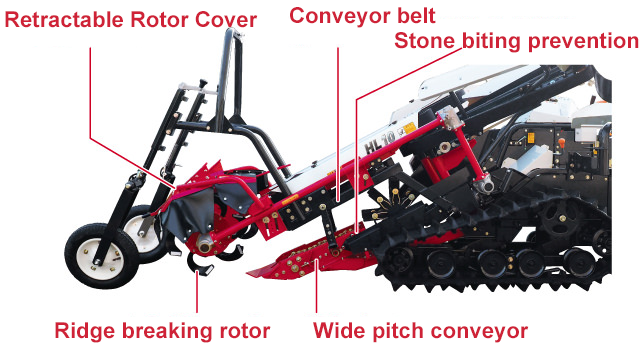

Rotor rompedor de crestas + Cinta transportadora de excavación + Cinta transportadora
El rotor rompedor de crestas desmenuza la tierra de los laterales, y la cinta transportadora y la máquina excavadora sujetan con cuidado las cebollas largas durante el transporte. Se amplía el espacio de transporte, lo que mejora el drenaje del suelo y aumenta la estabilidad durante el traslado.
Cubierta del rotor retráctil
La tapa del rotor se puede abrir o cerrar según la situación, por ejemplo, cerrándola para evitar que la suciedad se adhiera a las cebollas largas, o abriéndola para eliminar la suciedad de la máquina.

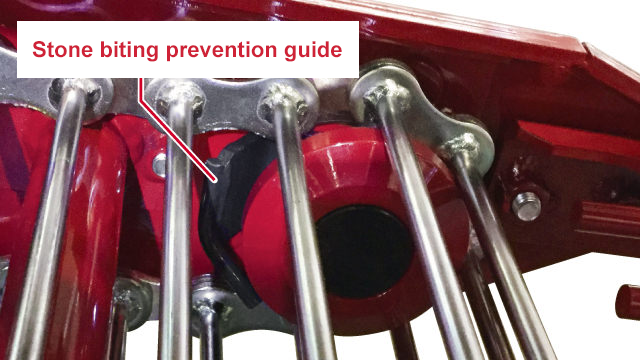

Estructura de prevención de daños por piedra
El rodillo guía de la cinta transportadora de excavación tiene una estructura que impide que las piedras entren en la máquina.

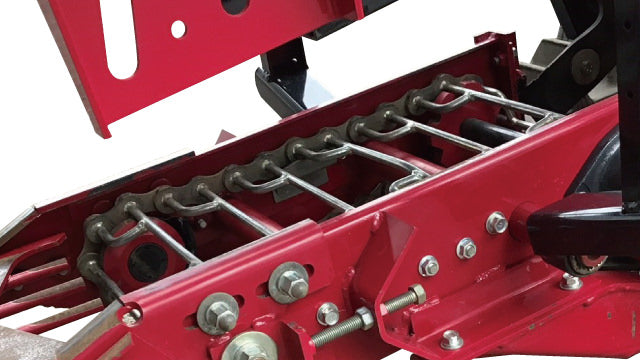

Transportador de paso ancho
Equipada con una cinta transportadora estándar de paso 66 mm. El rendimiento del drenaje del suelo se ve aún más mejorado.
Rendimiento mejorado en la eliminación de suciedad

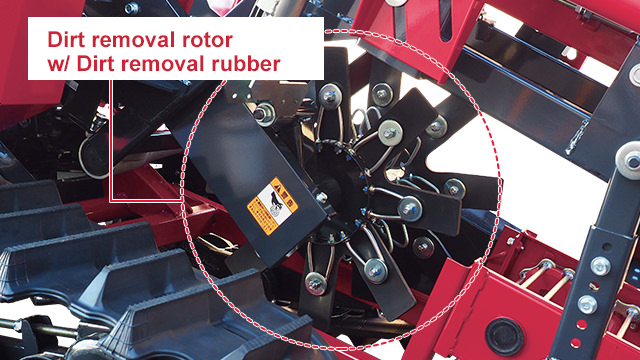

Rotor de goma para eliminar la suciedad
El rendimiento de eliminación de suciedad se ha mejorado mediante la adición de caucho para eliminar la suciedad y una mayor velocidad de rotación de 1.Seis veces más eficiente que las máquinas convencionales. La suciedad de las raíces se elimina durante el transporte, evitando así tener que limpiarla posteriormente. Incluso si el rotor se desgasta, se puede reemplazar fácilmente.
Atado/en haces durante la cosecha

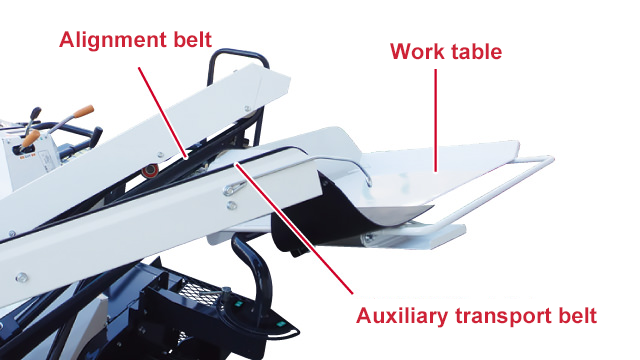

Dispositivo de transporte auxiliar + mesa de trabajo
•✁E/span&La mesa de trabajo puede sostener una red para cosechar cebollas largas. El atado se puede realizar con red o cuerda.
•✁E/span&Alinea las raíces utilizando la placa lateral de la mesa de trabajo.
•✁E/span&Nuevo dispositivo de transporte auxiliar que transporta cebollas largas sin dañarlas. Permite trabajar cómodamente en la mesa de trabajo.
Mano de obra reducida
Taburete
Puedes subirte al taburete mientras trabajan, lo que facilita el empaquetado/atado.

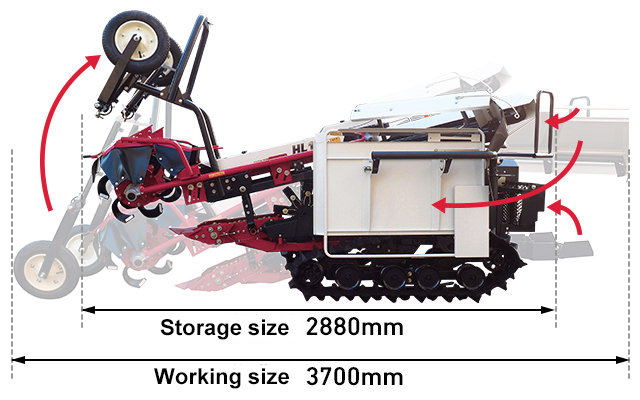

Almacenamiento compacto
No se necesitan herramientas para el almacenamiento
No se necesitan herramientas, y la rueda de calibración se puede plegar y la mesa de trabajo colocar de lado. Para su almacenamiento, se puede reducir su longitud útil en 820 mm.
OPERABILIDAD
Estable Corriendo a lo largo de las crestas
Rueda de calibración con manivela de ajuste y palanca OVNI
La profundidad de excavación se mantiene estable y se evita dañar las cebollas largas. La rueda guía tiene líneas que facilitan la alineación de la altura a izquierda y derecha. Esta rueda ofrece un mayor rango de ajuste vertical que las máquinas convencionales, y la manivela de ajuste es más fácil de usar. También es posible el ajuste lateral sin necesidad de herramientas. La rueda guía gira siguiendo las crestas, lo que permite concentrarse en el atado y el enfardado mientras se trabaja.
El cuerpo de la máquina se puede mover hacia la izquierda o hacia la derecha utilizando la palanca OVNI.
Fácil de operar

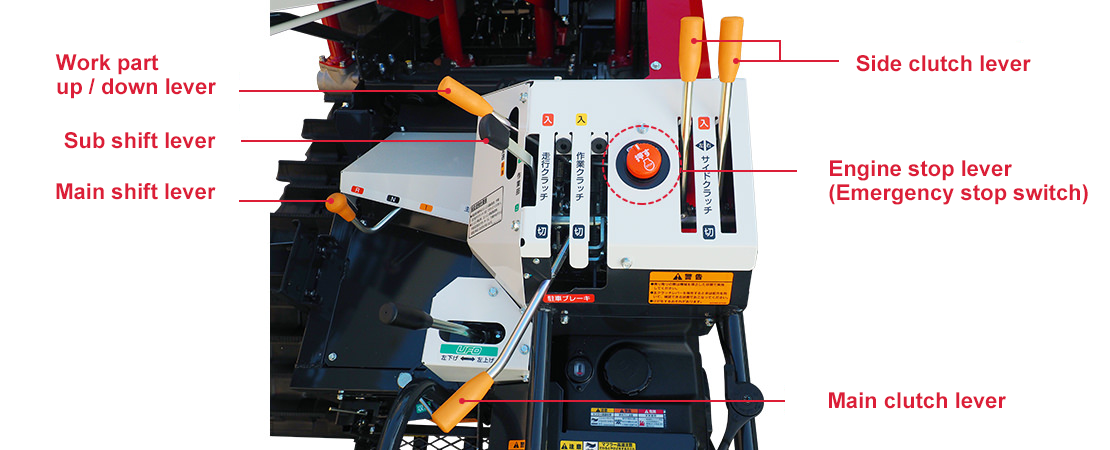

Palancas de accionamiento al alcance de la mano
Todas las palancas que se utilizan con frecuencia durante el trabajo están en un mismo lugar y son de fácil acceso.
CONDICIÓN ADAPTABLE

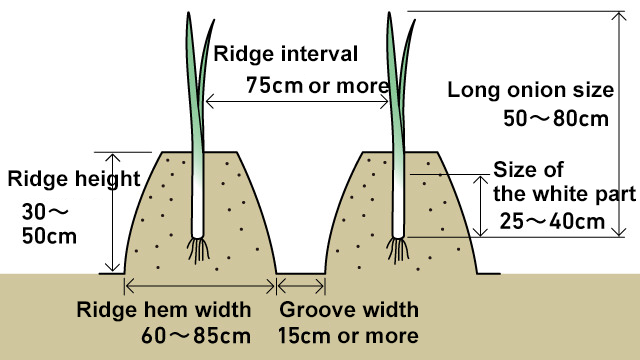

Forma de cresta
*No se aplica a cultivos especializados como las cebollas torcidas.
Cultivo
cebolla larga (también llamada cebolla verde o puerro)
PRESUPUESTO
| Modelo | Cosechadora de cebollas largas YANMAR | ||
|---|---|---|---|
| Número de modelo | HL10 | ||
| Tipo | U | ||
| Dimensión | LongitudE½immE½j | 2880E½i3700 cuando funcionaE½j | |
| AnchoE½immE½j | 1325E½i1705 cuando funcionaE½j | ||
| HightE½immE½j | 1430E½i1485 cuando funcionaE½j | ||
| PesoE½ikgE½j | 624 | ||
| Motor | Modelo | GB181LN | |
| Tipo | Motor de gasolina OHV de 4 tiempos refrigerado por aire | ||
| Desplazamiento totalE½iLE½occE½pE½j | 0.181E½o181E½p | ||
| Potencia nominal/velocidad de rotación E½ik WE½o P SE½p/rpm E½j | 3.4E½o4.7E½p/1800 | ||
| Salida máximaE½ikWE½oPSE½pE½j | 4,6E½o6,3E½p | ||
| Capacidad del depósito de combustible E½iLE½j | 3.6 | ||
| Método de inicio | Arrancador de retroceso | ||
| Conduciendo | Tractor | Ancho x Longitud de conexión a tierraE½immE½j | 250ÁE91 |
| Distancia al centro E½immE½j | 720 | ||
| Presión atmosférica media E½ikPaE½okgf/cm2E½pE½j | 15,4E½o0,157E½p | ||
| Método de cambio | Tipo mecánico | ||
| velocidad de carrera | AdelanteE½im/sE½j | Velocidad mínima: 0,05 en primera marcha (marcha de trabajo), 0,18 en segunda marcha | |
| hacia atrásE½im/sE½j | Velocidad máxima: 0,25 en primera marcha, 0,89 en segunda marcha | ||
| tipo de embrague de dirección | Garra | ||
| Ajuste del nivel del cuerpo | Manual (mecanismo hidráulico de ajuste de altura del vehículo en un solo lado) | ||
| Operación | Excavación | Número de hileras excavadasE½hierroE½j | 1 |
| Ancho de excavación E½ mm E½ j | Ancho de la cinta transportadora 200E½iBarE½j | ||
| Método de excavación | transportador de barras | ||
| Método de elevación de la pieza de la cosechadora | Sección de excavación conectada a un cilindro hidráulico (de doble efecto). | ||
| Método de eliminación de suciedad | Laterales: Láminas de goma; Parte inferior: Tambor con protuberancias elevadas. | ||
| EficienciaE½iIntervalo de cresta 1mE½ELongitud de cresta 50mE½jE½imin/10aE½j | 900 | ||
| Número de seguridad | 40105 | ||
